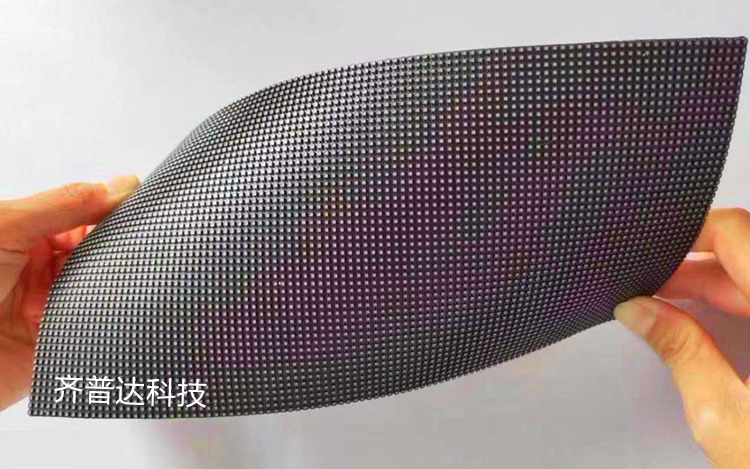

一:P4LED柔性屏介绍
1.1柔性LED显示屏模组,发明设计巧妙来自于软灯条的理念结合施工效率高;柔性LED显示屏模组能根据需要拼接弧形屏,圆柱,曲面等显示屏,是一个具有突出性特点和显示进步的技术改进。
二:柔性LED屏主要特点
1、柔性LED显示屏的安装可以是任意曲面,适合艺术造型;
2、适合舞台背景、展厅、室内会议室等曲面显示;
3、柔性LED显示屏的安装把现场安装结构做好,采用强的磁铁吸附式安装,直接吸附,既方便安装,也方便维护。并且安全性、稳定性都是较高的。
4、PCB采用柔性软板,面罩及底壳均采用橡胶;
5、采用分布式扫描和模块化设计技术,可靠性、稳定性更高;
6、高灰度高刷新率设计:灰度等级可以做到10-16bit,刷新频率可以做到1920Hz,使得LED显示屏在呈现图像无延迟、拖影现象。
三:工艺要求介绍
1,采用上等硅胶制作底壳,沉金PCB软质PCB,可拼接16:9,标准尺寸,模组磁铁吸附安装,电源盒前维护设计,特殊场景,可实现前安装,配合特定工具可满足前维护。
2,全系列240*120mm,标准尺寸设计,低电流,低热量,高对比度,高亮高灰,刷新1920Hz,真16bit灰度等级。
3,搭配SMD2020纯黑灯,黑屏整屏暮色完全一致,像素吻合1920*1152/3840*2304,2K/4K分辨率,播放高清视频,达到最完美播放效果。
4,采用生益高TG(170℃)沉金S1000-2基材料,采用0.35厚度沉金工艺,保证PCB板不短路柔性好,高阶材料大幅度减轻“色温”现象。
5,底壳和PCB背面外壳使用优质硅胶材料结合铜柱焊接加背胶铁座锁螺丝,大大解决了不脱胶不翘角的难题,有效提升屏体的平整度和使用效果。
P4软模组技术规格书
项目 |
技术参数 |
|
模组规格 |
像素点类型
|
全彩 |
像素点配置 |
1RGB |
|
模组尺寸
|
240mm*120mm |
|
LED灯封装形式 |
SMD2020 |
|
像素点密度(点/㎡) |
62500 |
|
物理间距 |
4 mm |
|
模组像素点 |
60*30 |
|
扫描方式
|
1/15scan |
|
驱动IC |
恒流驱动 |
|
电源电压 |
5V |
|
最大功率 |
15W |
|
最大电流 |
3A |
|
工作温度 |
-30℃ - +50℃ |
|
箱体规格 |
箱体材质 |
铁箱 |
颜色 |
可选择 |
|
尺寸 |
按模组点数任意设计点数 |
|
箱体像素点 |
按模组点数任意设计点数 |
|
模组数量 |
根据箱体设计 |
|
白平衡亮度 |
300~1000cd/㎡ |
|
水平视角 |
140 degree |
|
垂直视角 |
120 degree |
|
平整度 |
<1mm |
|
模组间隙 |
<1mm |
|
单个箱体重量 |
根据箱体实际 |
|
最大功率/㎡ |
550W |
|
帧速率 |
≥60Hz/s |
|
刷新频率 |
1920Hz |
|
灰度等级 |
16 bits |
|
输入信号 |
RF,S-video,RGB,RGBHV,YUV,YC&Composition,etc |
|
平均故障间隔时间 |
>5000 hours |
|
使用寿命 |
>100000 hours |
