一、产品特性
● 8路4K2K_60Hz超高清数字视频输入，其中5路HDMI2.0（支持HDCP2.2）、3路DP1.2
真10-Bit位深视频图像处理，颜色更加丰厚，同时色阶过渡更加平滑
4K多窗口显示，支持最多4路4K2K_60Hz输入信号同时显示；支持6种双画面显示效果

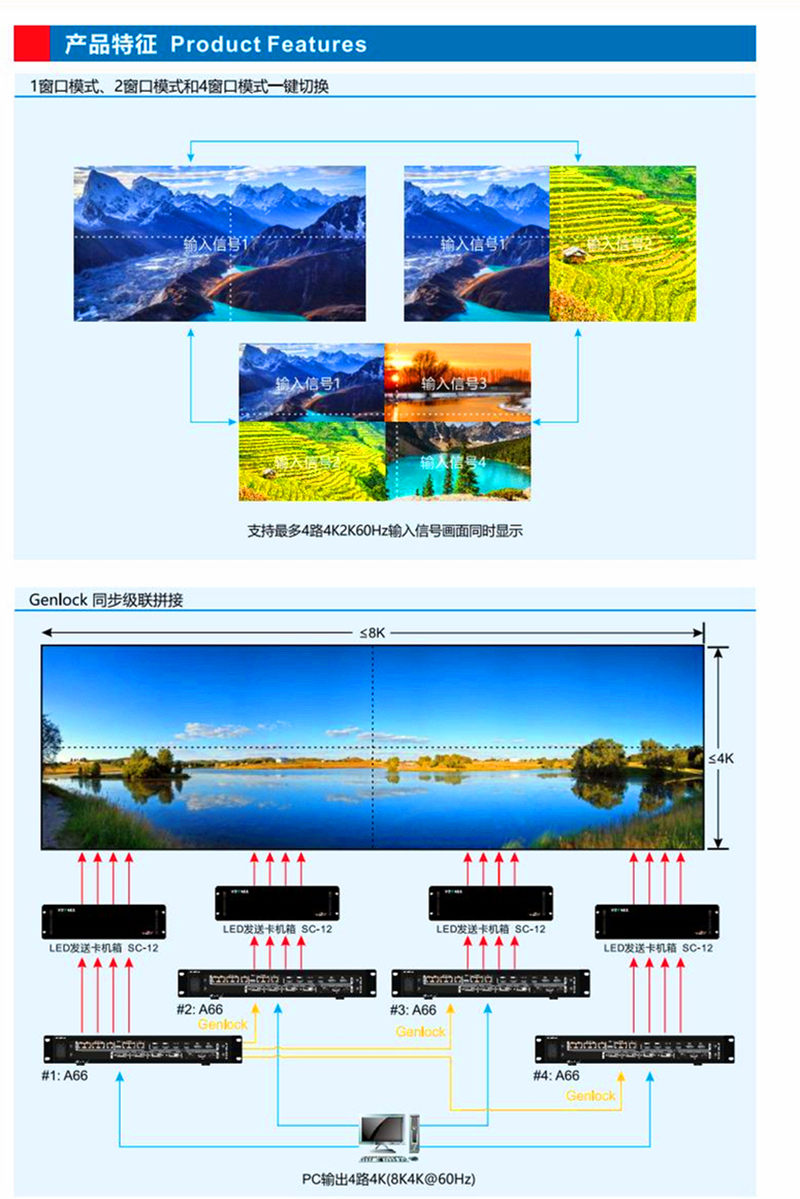

1窗口模式、2窗口模式和4窗口模式一键切换
4路DVI输出，带载900万像素点LED屏。支持4路DVI输出，同步拼接，支持设置带载 3840×2160 的 LED 显示屏；每路输出分辨率可自定义最宽 2160 点或最高2160行，4路输出最宽带载8640点或最高带载8640行；
每路 DVI 输出，可任意大小位置截取输入信号画面的一局部，并在其输出分辨率范围内任意大小和位置输出，实现各种复杂的LED拼接显示屏；
支持对每路 DVI 输出进行 256 级图像颜色调整及 256级 RGB 三基色的低灰偏置和亮度调整出，实现不同规格特性LED显示屏的均一拼接；
自动拼接，支持根据 LED 整屏尺寸和单元屏的尺寸和位置，自动计算并设置拼接参数，实现自动拼接；
同步监视，可使用一路DVI输出接1080P显示器同步监视4K输入信号画面图像；
Genlock级联多机同步拼接。如4台级联，可扩展至8K4K@60Hz或者16K2K@60Hz 超高清显示
13套预置输出拼接模式，支持模式复制、模式备份，3套预设备份输出拼接模式
便捷的面板按键操作或RS232/USB/LAN操控设置
可广泛应用于：展览展示、机场车站广告、舞台演出、酒店大厅、报告厅、会议厅、学校礼堂、教堂、企业展示等多种场合的小间距LED屏显示系统
二、技术规格
|
输入信号指标 |
||
|
数量/类型 |
3×HDMI 2.0（VESA/CEA-861） 2×HDMI 1.4（VESA/CEA-861） 3×DP1.2（VESA） |
|
|
HDMI 2.0 （HDCP 2.2） |
PC（VESA标准） |
≤4096 x 2160_60Hz |
|
HDMI2.0（CEA-861） |
||
|
HDMI 1.4 （HDCP 1.4） |
PC（VESA标准） |
≤4096 x 2160_30Hz |
|
HDMI1.4（CEA-861） |
||
|
DP1.2 （HDCP 2.2） |
DisplayPort1.2（VESA标准） |
≤4096 x 2160_60Hz |
|
输入端子 |
HDMI：HDMI端子A类 DP：DP端子 |
|
|
输出信号指标 |
||
|
数量/类型 |
4×DVI |
|
|
DVI格式 |
2160X1160_50Hz、2048X1200_50Hz、1920X1200_50Hz、 1920X1080_50Hz、1680X1440_50Hz、1440X1680_50Hz、 1200X1960_50Hz、1200x1600_60Hz、1440x1440_60Hz、1600x1344_60Hz、1920×1080_60Hz、2160x960_60Hz、 自定义分辨率 |
|
|
输出端子 |
DVI OUT：24+1 DVI_D |
|
|
其它 |
||
|
控制端口 |
RS232/USB/LAN |
|
|
输入电压 |
100-240VAC 50/60Hz |
|
|
整机最大功耗 |
27W |
|
|
环境温度 |
0-45℃ |
|
|
环境湿度 |
15-85% |
|
|
裸机尺寸 |
482(长)x 380(宽)x 66.6(高)mm |
|
|
包装尺寸 |
535(长)x 475(宽)x 145(高)mm |
|
|
重量 |
毛重：8.5Kg,净重：6Kg |
|
