体育场馆LED屏幕

体育场馆用LED显示屏规范

LED显示屏面积不受外界面积干扰，可根据具体需求设计，此外户外显示屏的一些特性，使得LED显示屏能够应付户外复杂的使用环境。但最重要的还是显示屏的安全性和稳定性方面需要有可靠保障，这就对显示屏的质量和安装提出了更高的要求。

一、LED显示屏在体育赛事中的作用：

LED显示屏必须满足球场最外围观众的视距要求，并且可以让观众、运动员、教练及裁判都能清楚的看到显示屏的内容。

二、体育场馆显示屏的可靠性

体育场馆显示屏的可靠性应符合SJ/T11141-2003中5.10的要求。

三、LED体育场馆显示屏的安全防范：

1、体育场馆显示屏的安全要求应符合SJ/T11141-2003中5.4的要求。

2、体育场馆中的显示屏应单独供电，应符合SJ/T11141-2003中5.8的要求。体育场馆显示屏电缆线路施工验收需符合GB50168,GB50171的要求。工程质量应符合GB50303的要求。

3、体育场馆显示屏中含有聚合物材料的器件(包括:LED模组外壳、LED模组填充胶,PCB板、电源线护套等)需为阻燃材料。

4、体育场馆显示屏应有烟感、防雷、火灾自动报警和自动关屏功能，配电柜应具有过载保护功能、漏电保护功能和分步上电功能。

四、LED体育场馆显示屏的最大视距和字符高度：

1、最大视距与字符高度的计算公式(见公式(1)>为:H=k?d公式中:H最大视距，单位为m;k—视距系数，一般取345;d—字符高度，单位为me。

2、建筑结构独立的游泳馆和跳水馆显示屏每个字符至少高于0.2m，建筑结构一体的游泳跳水馆显示屏每个字符至少高于0.28m。

五、LED体育场馆显示屏的光学性能

1、视角

体育场馆显示屏的水平视角不小于150，垂直上视角不小于100，

2、亮度可以调节。

3、对比度

在背景照度小于20lx时，显示屏的对比度应能达到100e1.

4、白场色品坐标

白场色品坐标根据使用环境在色温5000K-9500K之内可调，按CIE1931色度系统，允差为△x∣≦0.030,∣△y∣≦0.030。

5、亮度均匀性

体育场馆显示屏的不均匀性应小于10%。

六、体育场馆LED显示屏的显示控制

1、可以实时显示比赛的滚动计时。

2、可以滚动显示比赛成绩。

3、可以翻页显示比赛成绩。

4、显示的文字内容可以自动、手动切换。

5、对于有图文和视频显示功能的显示屏，文字与图片、动画、现场直播图像之间应能相互自动、手动切换。

一、体育场馆LED显示屏描叙

体育场馆LED显示屏根据体育场馆特殊的应用需求而专门设计的LED显示屏产品，它主要应用于体育场馆内商业广告、精彩场面、慢动作回放、特写镜头等，给观众带来完美的视觉盛宴。LED体育赛事屏一般分成现场LED直播屏与计时比分两部分，电脑网路控制系统用于资料处理，控制大屏幕显示内容，近年来因为市场需要，足球场馆四周的LED围栏屏也被广泛应用，主要用于商业广告的投放。可同时显示图像，实时显示、文本、时钟、赛事比分。高质量的视频类容，卓越的色彩表现，实时的赛事直播，为体育赛事赞助商和主办方提升品牌形象，传递宣传信息的同时，也保证观众能最大幅度感受现场竞技的美感。LED显示屏的应用越来越广泛、越来越受普及。

体育场馆LED显示屏主要分为三类：

1、LED全彩大屏幕

这类LED大屏幕主要用于播放体育场比赛时的精彩画面和慢动作的特写镜头，介绍选手资料，直播比赛实况；连接裁判系统、计时计分系统，实时播放比赛时间和比分；慢动作回放更成为裁判做出正确裁决的依据，维护了比赛的公平、公正，减少了不必要的冲突；精彩场面、慢动作回放、特写镜头，给观众带来完美的视觉盛宴；商业广告的播放给比赛现场锦上添花，完美的画质和音响效果，使现场更具比赛气氛和震撼性，实现VGA、DVI、HDMI等多种信号的切换，通过软件自带特技功能可实现图像与文字的叠加，LED显示屏的控制系统和场馆各个方位的摄像机连在一起，能从各个角度看到这些直播和切换画面。

2、LED球场围栏屏

如果说在球场各个角落的巨型LED显示屏是播放精彩画面，那么足球场四周LED显示屏就主要用于商业广告和赛事信息的播放了，LED球场围栏显示屏吸引来了世界各地的知名品牌，耐克、阿迪达斯、松下、尼康包括中国的品牌中国英利都进驻于此，让世人一睹LED球场围栏屏所绽放的魅力。

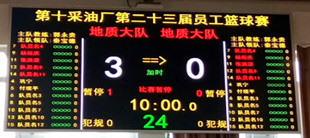

3、LED计分屏幕

LED计分屏幕一般用于篮球、乒乓球、排球等比赛场馆。LED显示屏与比赛实况的计时计分系统相连接，能随时播放展示最新比分和信息；另外这类LED显示屏还可播放比赛信息以及注意事项资料或其他资讯。LED全彩计分屏幕也流行于体育场馆。

LED球场屏具备很强的竞争力，不仅箱体轻薄，箱体之间简洁无线，而且3840HZ高刷新，防护等级高达IP65。

1、高刷新，直播切换无闪烁：高达3840HZ的高刷新率，在专业相机和摄像机的拍摄下，LED球场屏无拖影闪烁现象，画面稳定，完全满足现场直播镜头切换无闪烁的需求。

2、独立支撑结构，可调节角度：可调节角度的后支撑架，用户可以任意调节显示屏的观看角度，以达到最佳显示效果。

3、重量更轻薄：优质超轻材质箱体，隐藏式提手，箱体轻薄，只有38kg/平米，厚度120-140mm，节省运输成本，有效减轻劳动强度。

4、保护球员更安全：有独特设计的软面罩和软保护垫，良好的撞击力缓冲，即使受到人员的碰撞，仍可以保障人员不受伤害。

5、高性能设计，户外绝佳选择：箱体防水设计，防护等级IP65，散热快。

6、箱体隐藏式走线设计， 简洁大方。

7、采用高效的光纤传输系统，有效减少了体育场馆上传输距离较远而造成信号延迟现象，保证了画面播放一致性。

8、屏体上方及正面分别安装有半球形软保护罩和软面罩，给运动员和LED灯提供了很好的安全保障。

LED球场屏，广泛适用于体育场馆、篮球馆、足球场、游泳馆应用场所。
