LVP300-VDWALL-led VIDEO PROCESSOR-LED高清视频处理器
产品特点
1. Faroudja® Real Color®真彩图像处理，Faroudja® DCDI去隔行视频处理，Faroudja® TureLife™视频图像增强
2. 三种自定义双画面模式，模式之间一键切换，任意画中画（PIP / PBP）显示
3. 无缝切换、淡入淡出切换
4.二种信号源切换方式：一键切换和预选+Take切换

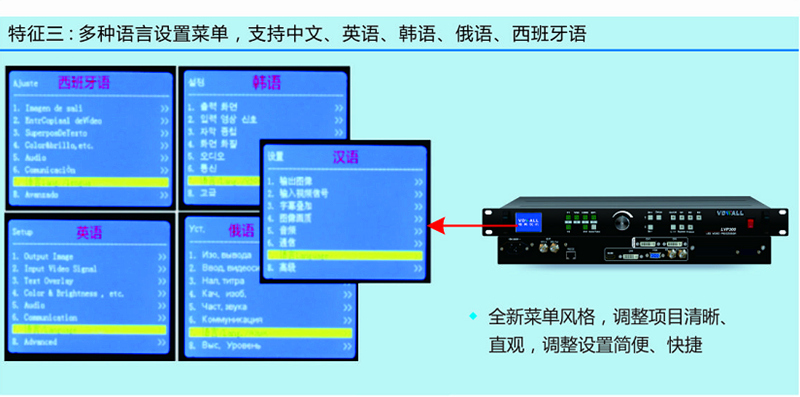

5.支持中文、英语、俄语、西班牙语、韩语五种语言菜单
6. 多种操控方式：面板按键、上位机软件，操作灵活方便
7.可内置2张LED发送卡
8.24/7应用，高可靠、稳定性
系统应用
租赁演出，电视演播大厅，大型舞台剧院，大型会议、展示展览等大屏幕显示场合。
LVP300接线图
技术规格
|
输入信号指标 |
||
|
数量 / 类型 |
2×CVBS 1×VGA（RGBHV） 1×DVI（VESA） 1×EXT.（扩展接口） |
|
|
视频制式 |
PAL / NTSC |
|
|
复合视频幅度阻抗 |
1V（p_p）/ 75Ω |
|
|
VGA格式 |
PC（VESA标准） |
≤1920×1080_60Hz |
|
VGA幅度阻抗 |
R、G、B = 0.7 V（p_p）/ 75Ω |
|
|
DVI 格式 |
PC（VESA标准） |
≤1920×1080_60Hz |
|
HDMI格式 |
PC（VESA标准） |
≤1920×1080_60Hz |
|
HDMI1.3（CEA-861） |
||
|
USB格式 |
多媒体视频文件格式 |
MKV/TS/M2TS/TP/TRP/AVI/WMV/RM/RMVB/ MPEG/MPG/MP4/VOB/MOV/ISO/DAT/ASF |
|
多媒体视频编码格式 |
H.265 AVC HD、VC-1(WMV HD)、 MPEG-2 HD、MPEG-1、MPEG-4、Xvid |
|
|
图片格式 |
JPG、PNG、BMP，最大像素1500万 |
|
|
SDI格式 |
SMPTE259M-C SMPTE 292M SMPTE 274M/296M SMPTE 424M/425M |
480i_60Hz 576i_50Hz 720p、1080i、1080p |
|
输入端子 |
Video：BNC VGA：15pin D_Sub ( 雌 ) HDMI：HDMI端子A类 |
|
|
输出信号指标 |
|
|
|
数量 / 类型 |
2×DVI |
|
|
DVI格式 |
1024×768_60Hz/75Hz 1280×1024_60Hz/75Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz 1366×768_60Hz 1440×900_60Hz 1536×1536_60Hz |
|
|
输出端子 |
DVI OUT：24+1 DVI_D |
|
|
其它 |
|
|
|
控制端口 |
RS232 |
|
|
输入电压 |
100-240VAC 50/60Hz |
|
|
整机最大功耗 |
≤25W |
|
|
环境温度 |
0-45℃ |
|
|
环境湿度 |
15-85% |
|
|
尺寸 |
482.6（长）x248（宽）x44（高）mm |
|
|
重量 |
毛重：4.6Kg, 净重： 3Kg |
|
|
标配附件 |
1.5米 电源线×1 1.5米 DVI连接线×1 0.5米 DVI连接线×1 1.5米 串口转网口线×1 BNC-RCA转接头x2 DVI-I转VGA转接头一个（仅LVP300D） |
|
|
选配附件 |
发送卡×1 |
|
specification
|
Input signal |
||
|
Type / quantity |
2×Video 1×VGA（VESA） 1×DVI（VESA） 1×HDMI（VESA/CEA-861） 1×EXT.（Extension card: Video/DVI-I/SDI/USB） |
|
|
Video system |
PAL/NTSC |
|
|
Composite video amplitude impedance |
1V（p_p）/ 75Ω |
|
|
VGA format |
PC（VESA） |
≤2048x1152 _60Hz |
|
VGA Amplitude impedance |
R、G、B = 0.7 V（p_p）/ 75Ω |
|
|
DVI format |
PC（VESA） |
≤1920x1200_60Hz |
|
HDMI format（HDCP1.3） |
PC（VESA） |
≤2304x1152_60Hz |
|
HDMI1.3（CEA -861） |
≤1920x1080p_60Hz |
|
|
input terminal |
Video： BNC/ 75Ω HDMI：HDMI terminal A class |
|
|
output signal |
||
|
Type / quantity |
2×DVI |
|
|
DVI resolution ratio |
1024×768_60Hz/75Hz 1280×1024_60Hz/75Hz 1366×768_60Hz 1440×900_60Hz 1536×1536_60Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz |
|
|
Output terminal |
DVI：24+1 DVI_D |
|
|
others |
||
|
Control terminal |
RS232 |
|
|
input voltage |
100-240VAC 50/60Hz |
|
|
Maximum power consumption |
≤25W |
|
|
ambient temperature |
0-45 ℃ |
|
|
ambient humidity |
15-85% |
|
|
Size (packing) |
mm（H）×mm（W）×mm（L） |
|
|
weight |
gross weight： Kg, net weight： Kg |
|
|
Standard accessories |
1.5M power line×1 1.5M DVI connecting line×1 0.5m DVI connecting line×1 1.5m Serial port transfer line×1 |
|
|
optional add-on |
Sending card×1 |
|
