适用范围

1.1本技术手册仅适用于MCCHIPDAP2.976户外（84*84）二十一扫全彩表贴三合一单元板模组。

2. 产品概要

2.1P2.976户外（84*84）二十一扫全彩表贴三合一单元板模组主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点，再焊接到PCB板上而成显示单元块。

2.2此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等。

2.3通过信号驱动红色LED、绿色LED和蓝色LED的驱动芯片。

2.4此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏。

3.产品特点

3.1用超高亮的LED和优质的塑胶件

3.2高对比度可达到良好的显示效果

3.3重量轻易于安装、拆卸

3.4可进行单点、单灯维护，成本低

3.5采用恒流方式驱动LED，发光均匀，功耗低

3.6采用低温含银锡膏配方（Alloy：Sn62.8%/Pb36.8%/Ag0.4%）

3.7、250-250mm模组

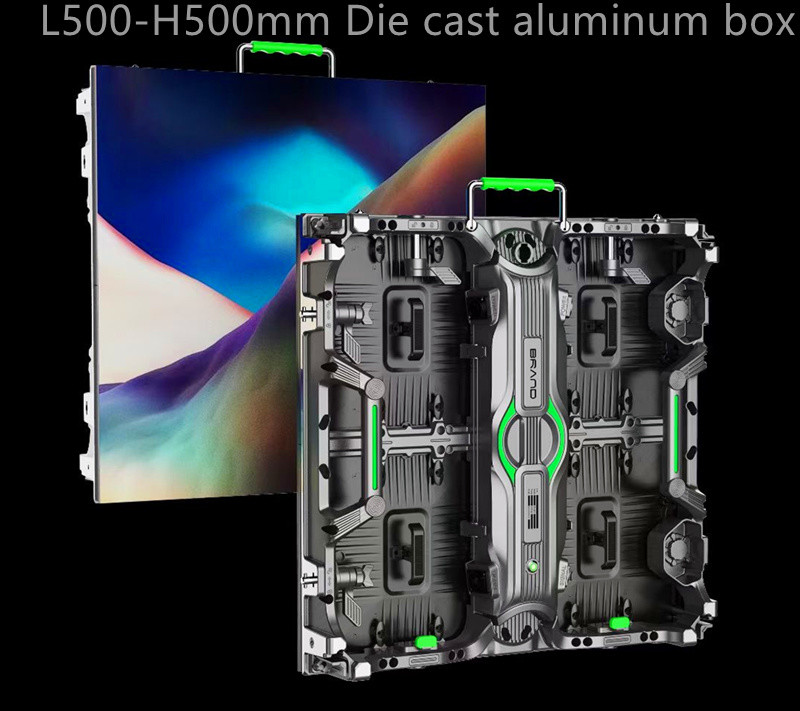

3.8、L500-H500mm箱体

3.9、L500-H1000mm箱体

4. 产品参数（环境温度条件：25℃）

产品名称		户外P2.976全彩单元板模组
光学特性	LED封装方式	SMD 1415
	水平可视角度	≥140（+10/-10）度
	垂直可视角度	≥140（+10/-10）度
	亮度	≥4000 CD/㎡
	像素点间距	2.976mm
	像素密度	112896Dots/㎡
	像素构成	1RGB
	单元板分辨率	84*84=7056Dots
	驱动方式	二十一（恒流）
	最小视距	≥3m
物理特性	单元板尺寸（长*宽）	250mm*250*19 mm
	单元板重量	580±10g
	单元板平整度	≤0.2 mm
	结构特点	灯驱合一
电学特性	输入电压（直流）	4.6-5.5V
	最大电流	8-8.5A
	单元板最大功率	40 W
	平均无故障时间	≥1万小时
	使用寿命	≥5万小时
	像素失控率	﹤1/100000
使用环境	使用环境	户外
	工作温度范围	-20至65℃
	工作湿度范围	10%至90% RH
	存储温度范围	0至40℃
	存储湿度范围	30%至60% RH
户外P2.976模组正反面
正视图		后视图
