第 1 章产品简介
高刷新、高灰阶
刷新率可达1920Hz以上,灰度14Bit以上,显示画面细腻真实,亮度稳定均匀,无闪烁,无颗粒感。
驱动方案
具有列上、列下消隐功能,高刷新率,首行偏暗改善,低灰偏色、麻点改善灯功能。
高视角、高对比度
采用SMD1921灯珠,内由红色、绿色、蓝色芯片组成,一致性好,对比度可达5000:1,视角可达140°以上,可靠性高,使用寿命长。
第 2 章结构外观

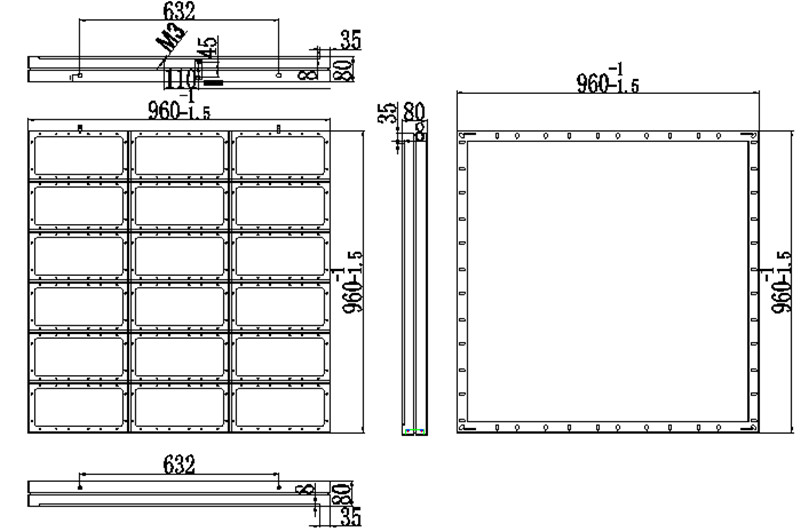

2.1外观图-P4外观图
2.2技术参数-表2-1技术参数
技术参数
参数类别 |
参数 |
参数值 |
模组参数 |
参数/型号 |
FS-EOA4S-D |
像素结构 |
SMD1921三合一LED |
|
像素间距(mm) |
4 |
|
模组分辨率(W×H) |
80×40=3200 |
|
模组尺寸(mm) |
320×160 |
|
模组重量(kg) |
0.43 |
|
模组输入电压(V) |
5±0.1 |
|
模组最大电流(A) |
≤9 |
|
模组最大功耗(W) |
≤45 |
|
箱体参数 |
箱体模组组成(W×H) |
3×6 |
箱体分辨率(W×H) |
240×240 |
|
箱体尺寸(mm) |
960×960×80 |
|
箱体面积(m2) |
0.9216 |
|
箱体重量(kg) |
36-38 |
|
箱体像素密度(点/m2) |
62500 |
|
箱体平整度(mm) |
≤0.3 |
|
维护方式 |
后维护 |
|
箱体材质 |
铁 |
|
光学参数 |
单点亮度校正 |
有 |
单点色度校正 |
有 |
|
白平衡亮度(nits) |
≥5000 |
|
色温(K) |
2000~9500可调 |
|
视角(水平/垂直°) |
140/120 |
|
亮度/色度均匀性 |
≥99% |
|
对比度 |
5000:1 |
|
电气参数 |
箱体最大功耗(W) |
900 |
箱体平均功耗(W) |
300 |
|
供电要求 |
AC90V-132V/ AC186V-264V,频率47Hz~63Hz |
|
性能参数 |
换帧频率(Hz) |
50&60 |
驱动方式 |
恒流驱动,10扫 |
|
灰度级别 |
16384 |
|
刷新率(Hz) |
1920Hz |
|
颜色处理位数 |
14bit |
|
寿命典型值(hrs) |
100,000H |
|
工作温/湿度范围(℃/RH) |
-20℃~50℃ / 10%RH~65%RH(无结露) |
|
存储温/湿度范围(℃/RH) |
-10℃~30℃ / 10%RH~60%RH(无结露) |
|
*产品信息如有更新,恕不另行通知,我司不承担由此产生的责任。 |
包装清单
包装件 |
数量 |
单位 |
显示屏 |
1 |
套 |
说明书 |
1 |
份 |
合格证 |
1 |
份 |
保修卡 |
1 |
份 |
施工注意事项 |
1 |
份 |
电源配比方案
电源 |
配比方案 |
40A电源 |
带载3pcs模组 |
60A电源 |
带载4-5pcs模组 |
接口图(HUB75)
表3-1接口定义
第 4 章安装
4.1套件安装
图4-1套件安装孔位图
4.2箱体安装
图4-2箱体安装示意图
4.2.2箱体前安装
图4-3箱体前安装爆炸图
图4-4箱体前安装完成图
注意事项
项目 |
注意事项 |
温度范围 |
工作温度控制在-20℃~50℃ |
存储温度控制在-10℃~30℃ |
|
湿度范围 |
工作湿度控制在10%RH~65%RH |
存储湿度控制在10%RH~60%RH |
|
防水 |
室外产品防护等级高为IP65(简易箱正面能达到,背面防护等级IP54。标准箱正反面都能达到) |
防尘 |
室外产品防护等级高为IP65(简易箱正面能达到,背面防护等级IP54。标准箱正反面都能达到) |
防电磁辐射 |
显示屏不宜放置在电磁辐射干扰较大的环境中,易引起画面显示异常 |
防静电 |
电源、箱体、屏体金属外壳需接地良好,接地电阻<10Ω,避免静电对电子器件造成损坏 |
使用说明
项目 |
使用说明 |
静电防护 |
安装人员需佩戴静电环及静电手套,装配过程中各工具需严格接地处理。 |
连线方式 |
模组有正负极丝印标识,不能接反,且严禁接入220V交流电。 |
作业方式 |
严禁在通电的情况下组装模组、箱体、整屏,需在完全断电的情况下操作,保护人身安全;显示屏在点亮时禁止人员触摸,以免人体摩擦产生的静电击穿LED及元器件。 |
拆装与运输 |
不得摔、推、挤、压模组,防止模组跌落磕碰,以免发生套件破裂、损坏灯珠等问题。 |
环境检查 |
显示屏现场需配置温湿度计,监控屏体周围环境,为及时发现显示屏是否有受潮、水气等问题。 |
显示屏的使用 |
环境湿度在10%RH~65%RH范围内,建议每天要开屏一次,每次正常使用4小时以上来除去显示屏的湿气。 |
环境湿度在65%RH以上时,需对环境进行除湿处理,并建议每天正常使用8小时以上,关好门窗,以防显示屏受潮引起不良。 |
|
当显示屏长时间未使用时,使用前需对显示屏预热除湿,避免受潮引起灯管不良,具体方式:20%亮度点亮2小时,40%亮度点亮2小时,60%亮度点亮2小时,80%亮度点亮2小时,100%亮度点亮2小时,以此亮度逐级递增老化。 |
